태양광 인버터 | 단상용 금비전자 3.5KWP / S3R5K-A
정면
측면
바닥면
후면
정면
측면
바닥면
후면
주요특징
- 정격 출력 용량 3.5kW
- KS 접속함 내장형
- 고효율/초경량 제품으로 설치가 용이함
- 한글 그래픽 LCD 적용으로 정보 확인이 용이함
- 방수방진 제품으로 내구성이 우수(IP65)
- 능동 전압(역률) 제어 기능(옵션)
- 퓨즈 단선 감지 기능
- KS인증 제품
- 지락차단 장치 내장(KOLAS 지락차단 기능 시험성적서)
- L/HVRT, FRT 기능
Product Specification
입 력
최대입력전력
3.68kW
입력 전압 범위
DC 70 ~ 500V
동작 시작 전압
DC 120V
정격 입력 전압
DC 350V
MPPT 동작 범위
DC 70 ~ 450V
최대MPPT 전압 범위
DC 210 ~ 400V
최대 입력 전류
16.6A
MPPT 수
1
MPPT당 스트링 수
1
입력 퓨즈 정격
25A / 1000V / 20kA
출 력
정격 출력 전력
3.5kW
최대 피상 출력 전력
3.9kVA
배선 방식
단상 2선식
정격 출력 전압
AC 220V
정격 출력 전류
15.9A
출력 주파수
60Hz (57 ~ 61.5Hz)
역률
정격 출력 시 0.99 이상 / 진상 0.9 ~ 지상 0.9
전류 고조파 왜율
종합 5% 이하 (각 차 3% 이하)
효 율
최대 효율
97% 이상
유로 효율
96% 이상
구 조
제어 방식
최대전력추종 (MPPT) 제어, PWM 방식
절연 방식
무변압기형 (비절연)
냉각 방식
자연냉각방식
외형 치수
321 x 345 x 149 mm
무게
9.4kg 이하
보호 구조
IP65 (옥외형)
기 능
지락 전류 차단
예
퓨즈 단선 감지
예
역률(능동전압) 제어
예
디스플레이
한글 LCD
통신
RS485 (REMS 프로토콜 내장)
보호 기능
| 입력 과전압, 출력 단락, 과부하, 인버터 과열보호, 출력 과전압, 출력 저전압, 출력 과전류, 출력 과주파수, 출력 저주파수, 단독운전 방지, 서지 보호, H/LVRT 기능, H/LFRT 기능 |
사용환경
주위 온도
예-25 ~ +50°C
주위 습도
0 ~ 95% RH (이슬맺힘 현상 없는 곳)

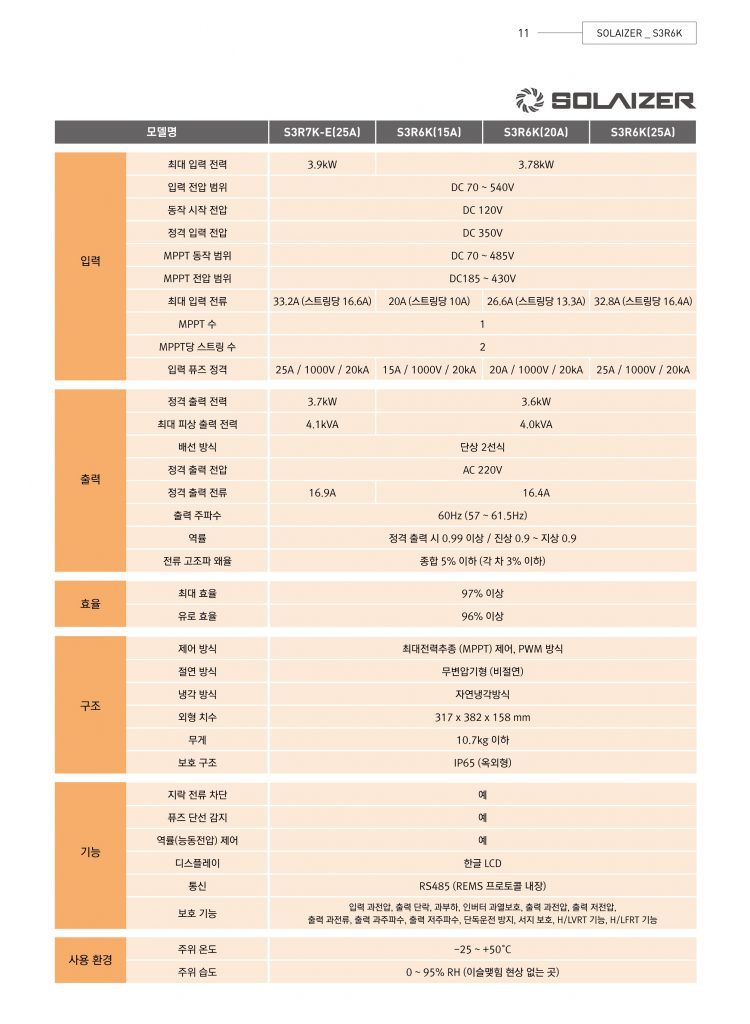

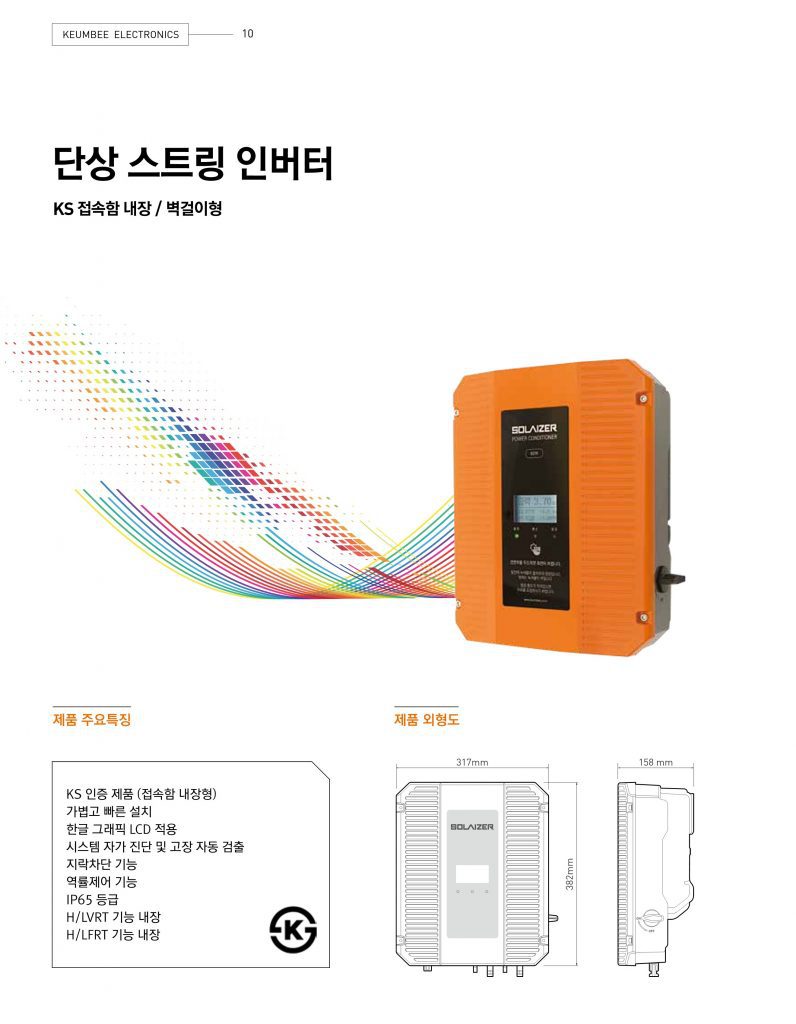

태양광 인버터 | 단상용 금비전자 3.6KWP / S3R6K
